Aplicații ale ceramicii de alumină în tehnologia LED
Industria LED continuă să depășească limitele, de la iluminatul de mare putere la afișajele avansate. Tendințele moderne, precum sterilizarea UV cu semiconductori, iluminarea de fundal mini-LED și afișajele micro-LED, necesită componente care pot suporta sarcini termice mari și o fabricație precisă. Materialele tradiționale (cum ar fi materialele plastice sau plăcile de circuit FR4) se confruntă adesea cu dificultăți în aceste condiții - de exemplu, laminatele PCB FR4 standard nu sunt potrivite pentru utilizarea cu LED-uri de mare putere din cauza disipării slabe a căldurii. Aici este locul...componente ceramice din aluminăintră în joc. Aici este locul undeceramică de aluminăcomponentele ceramice intră în joc. Inginerii apelează din ce în ce mai mult la ceramica de alumină pentru aplicațiile LED, deoarece această ceramică avansată oferă o combinație de stabilitate termică ridicată, izolație electrică excelentă și durabilitate mecanică de neegalat de materialele convenționale. Următoarele secțiuni discută de ce alumina (Al₂O₃) este un material preferat în tehnologia LED și explorează principalele aplicații ale componentelor ceramice de alumină în întreaga industrie.
De ceCeramică de aluminăeste utilizat în tehnologia LED
Ceramica de alumină (oxid de aluminiu) are un amestec unic de proprietăți care o fac ideală pentru tehnologia LED.
În primul rând, este un material izolant electric, dar conductiv termic. Spre deosebire de plăcile cu miez metalic sau FR4, alumina poate transporta căldura departe de cipurile LED, izolându-le în același timp electric – o caracteristică critică pentru modulele LED. Substraturile tipice de alumină 96% au o conductivitate termică de aproximativ 24 W/m·K, mult mai mare decât materialele PCB epoxidice, deși mai mică decât ceramicile mai exotice, cum ar fi AlN. Această performanță termică permite substraturilor de alumină să disipeze căldura direct, fără bariere termice suplimentare, îmbunătățind durata de viață și fiabilitatea LED-urilor. Alumina oferă, de asemenea, o rezistență mecanică ridicată și o stabilitate termică excelentă, rămânând mult mai rezistentă la căldură decât orice temperatură întâlnită în funcționarea LED-urilor.
Un alt avantaj cheie este stabilitatea dimensională și coeficientul scăzut de dilatare termică. CTE-ul aluminei (~7–8 ppm/°C) este mai mic decât cel al multor metale și materiale plastice, ceea ce înseamnă că se dilată mai puțin odată cu schimbările de temperatură. Acest lucru reduce stresul asupra matrițelor LED-urilor și a îmbinărilor de lipire în timpul ciclului termic. Drept urmare, pachetele și plăcile de alumină ajută la prevenirea fisurării sau delaminării ansamblurilor LED. Alumina este, de asemenea, inertă din punct de vedere chimic și rezistentă la umiditate, deci nu se va coroda și nu va absorbi apa în timp, nici măcar în medii umede sau exterioare. Spre deosebire de componentele polimerice, ceramica nu se va decolora și nu se va degrada sub lumina UV intensă sau la lungimi de undă albastre.
În ceea ce privește costul și fabricația, ceramica de alumină oferă o performanță mai bună din punct de vedere al costurilor decât materiale precum AlN, cu metode de procesare mature, potrivite pentru producția de masă. Acestea pot fi modelate în forme complexe prin procese precum turnarea în bandă și metalizarea cu peliculă groasă. Prin urmare, alumina a devenit cel mai utilizat material ceramic pentru aplicațiile componentelor LED.
Aplicații majore ale componentelor ceramice de alumină în LED-uri

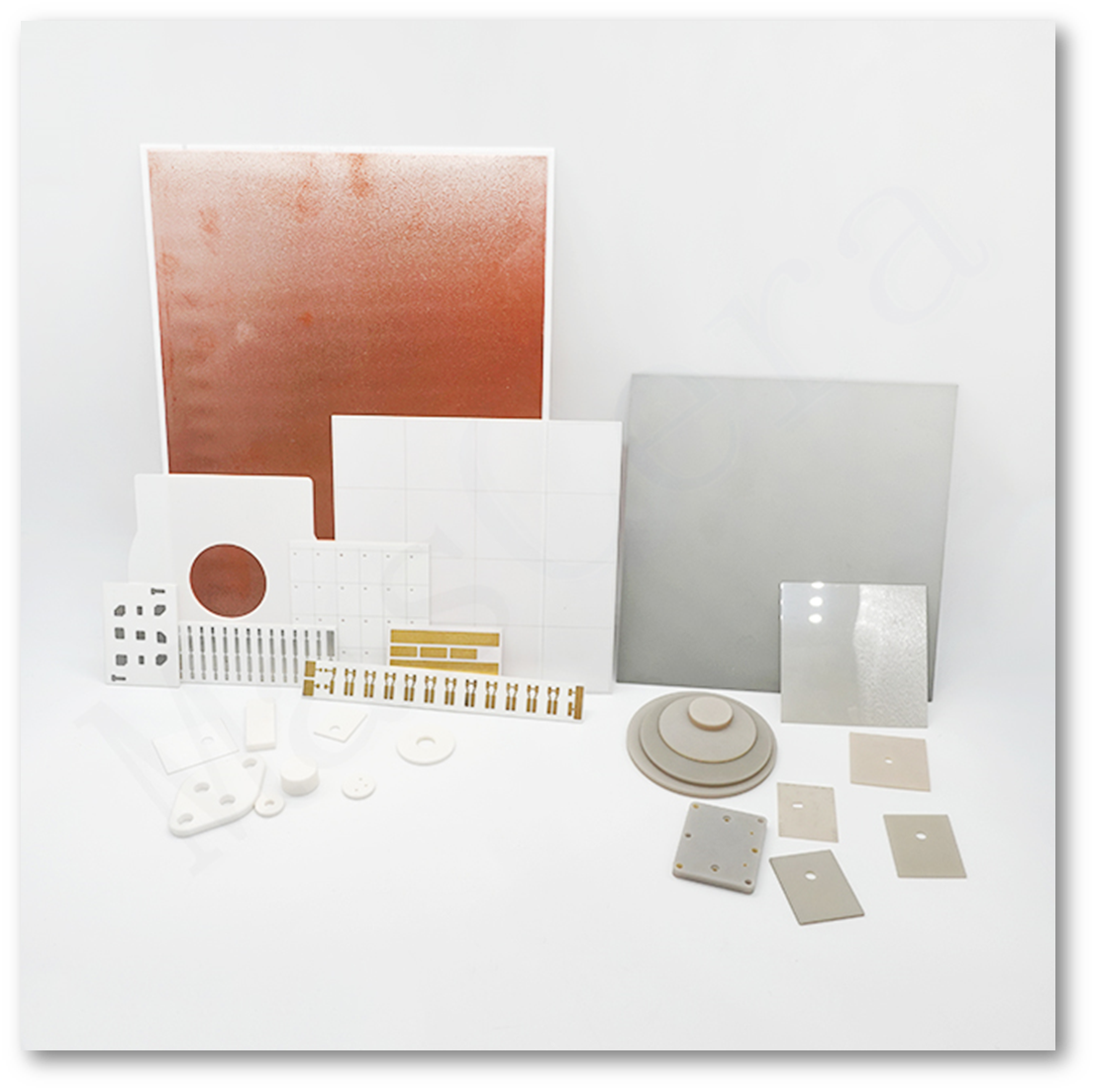

Alumina este una dintre cele mai comune ceramice din ambalajele LED-urilor, utilizată ca substrat pentru LED-uri SMD, matrici COB și alte module de mare putere. Oferă o platformă stabilă pentru montarea cipurilor, izolație electrică și distribuire eficientă a căldurii, fiind potrivită pentru dispozitivele IR, UV și UV-C. Spre deosebire de materialele plastice care se carbonizează sub lumina UV intensă, alumina rămâne stabilă și poate fi finisată cu un strat reflectorizant alb pentru a spori puterea optică.
Multe pachete de LED-uri de putere medie și mare — cum ar fi 3535 și 5050 — utilizează baze de alumină albă care acționează atât ca cavitate reflectorizantă, cât și ca carcasă structurală, permițând curenți de acționare mai mari. Unitățile de iluminare de fundal mini-LED se bazează, de asemenea, pe substraturi de alumină pentru a gestiona căldura în rețelele dense de cipuri.
Per ansamblu, substraturile ceramice de alumină formează structura de bază a componentelor LED moderne, asigurând o izolație electrică fiabilă, performanță termică și stabilitate pe termen lung într-o gamă largă de arhitecturi LED.
2.Carcase ceramice din alumină

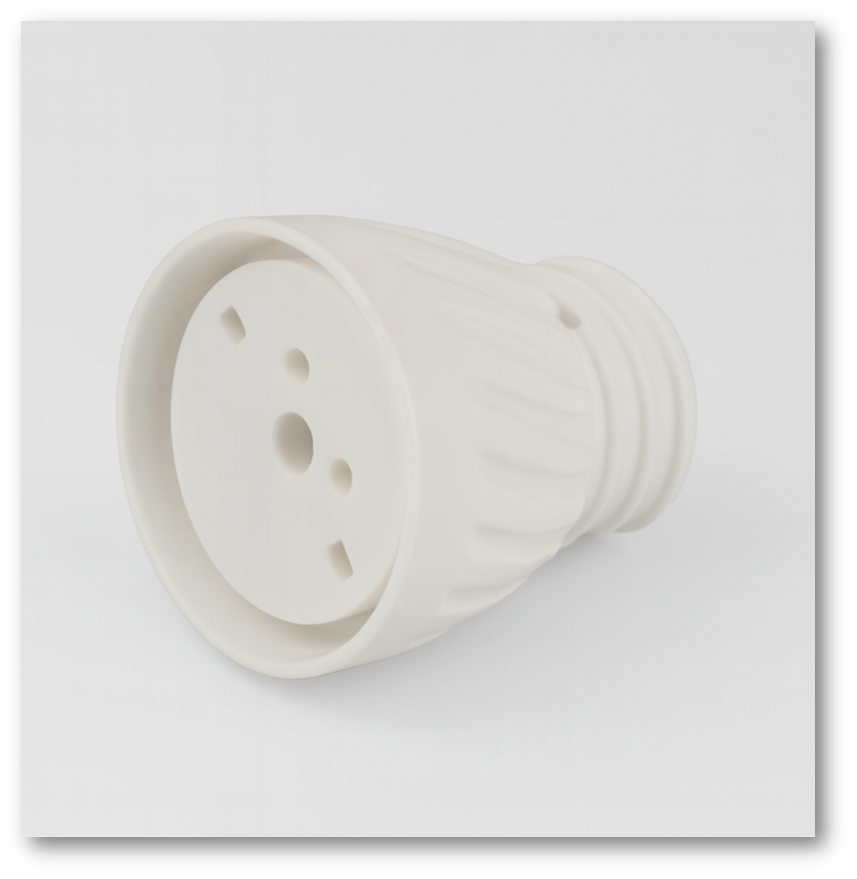

Ceramica de alumină este utilizată pe scară largă ca cavități și carcase pentru LED-uri, deoarece oferă o reflectivitate ridicată, o stabilitate puternică la UV și o rezistență excelentă la căldură. Spre deosebire de piesele din plastic care se pot îngălbeni sau deforma, alumina menține o suprafață strălucitoare și reflectorizantă chiar și la temperaturi ridicate ale joncțiunilor.
LED-urile de mare putere — cum ar fi cele utilizate în iluminatul auto, lămpile de scenă și modulele multi-cip — se bazează adesea pe carcase de alumină pentru a menține performanța optică stabilă prin lipire prin reflow și cicluri termice. Inerția chimică și rezistența mecanică asigură fiabilitate pe termen lung și un flux luminos constant în aplicațiile LED solicitante.
3.CSuporturi și pachete eramic

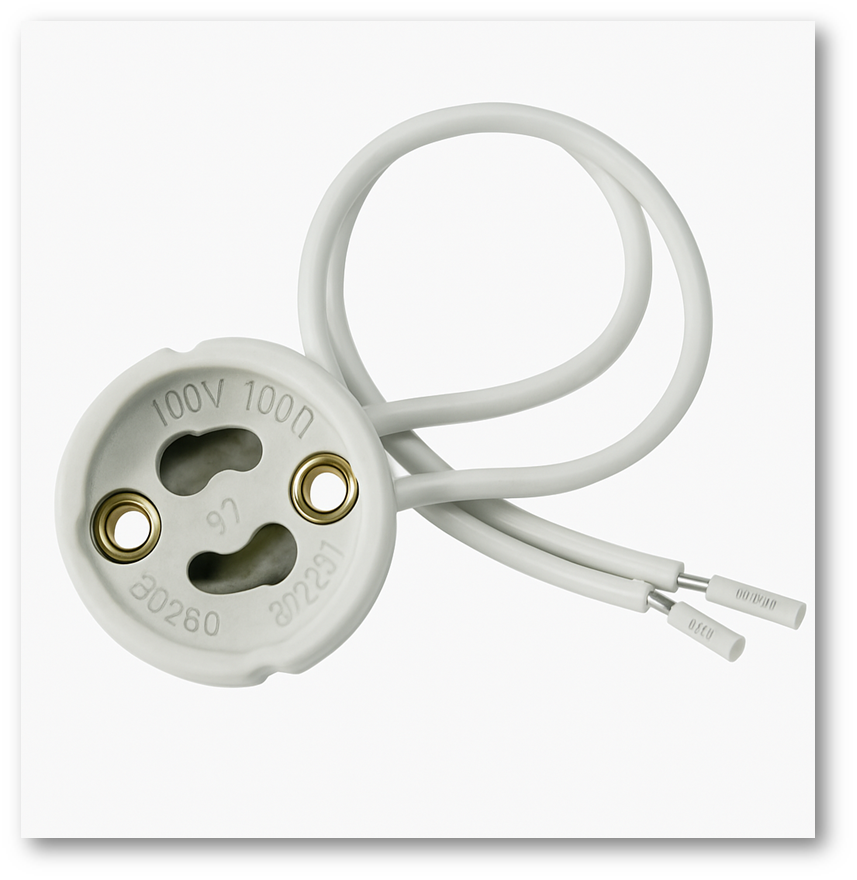

Ceramica din alumină este utilizată pe scară largă ca suporturi structurale și corpuri de carcase în lămpile și modulele LED. Soclurile tradiționale ale lămpilor, cum ar fi GU10 și MR16, utilizează socluri ceramice pentru rezistență la căldură, iar aceleași materiale rămân comune în proiectele de modernizare a LED-urilor. În cazul LED-urilor COB, carcasa poate fi un inel sau o placă completă din alumină cu plăcuțe metalice pentru montarea cipului, oferind rezistență mecanică, stabilitate dimensională și performanță fiabilă la putere mare. Multe serii de LED-uri de mare putere, cum ar fi Osram Ostar și Oslon, utilizează carcase ceramice pentru a obține o rezistență superioară la căldură în comparație cu carcasele din plastic.
Suporturile ceramice sunt utilizate și în clemele COB, în componentele pentru corpuri de iluminat cu LED-uri și în accesoriile de montare, cum ar fi distanțierele și piesele de aliniere. Ori de câte ori o componentă trebuie să reziste la căldură, să ofere izolație și să mențină rigiditatea structurală, alumina este o alegere preferată. Aceste piese ceramice ajută la asigurarea siguranței pe termen lung, a stabilității și a izolării electrice în sistemele LED.
4.Foi și distanțiere izolatoare

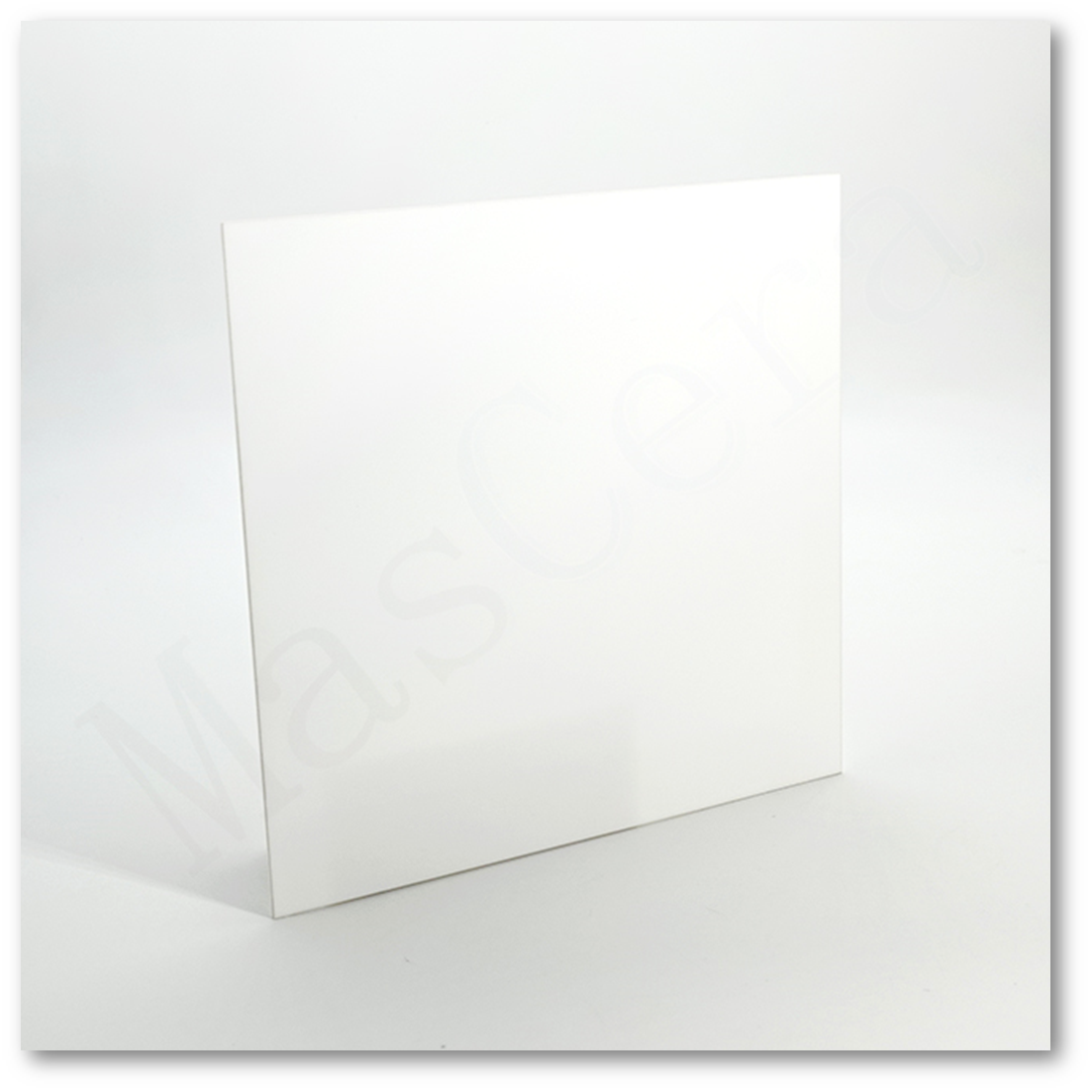

Ansamblurile LED necesită adesea plăcuțe izolatoare subțiri sau distanțiere care asigură izolație electrică în timp ce conduc căldura. Foile ceramice de alumină (de obicei 0,5–1 mm) pot înlocui plăcuțele de silicon sau mică, oferind o conductivitate termică mult mai mare și o rezistență dielectrică stabilă, fără îmbătrânire sau migrarea uleiului.
Distanțierele și elementele de fixare ceramice — cum ar fi stâlpii mici, inelele sau șaibele — sunt utilizate pe PCB-urile cu LED-uri și pe ansamblurile de lămpi pentru a preveni scurtcircuitele și a susține o aliniere mecanică precisă. Acestea mențin toleranțe strânse, rezistă la temperaturi ridicate și evită efectele parazitare comune în materialele plastice. Drept urmare, distanțierele din alumină sunt utilizate pe scară largă în produsele LED de mare putere, înaltă tensiune și înaltă frecvență.
5. Disipătoare de căldură ceramice și plăcuțe termice

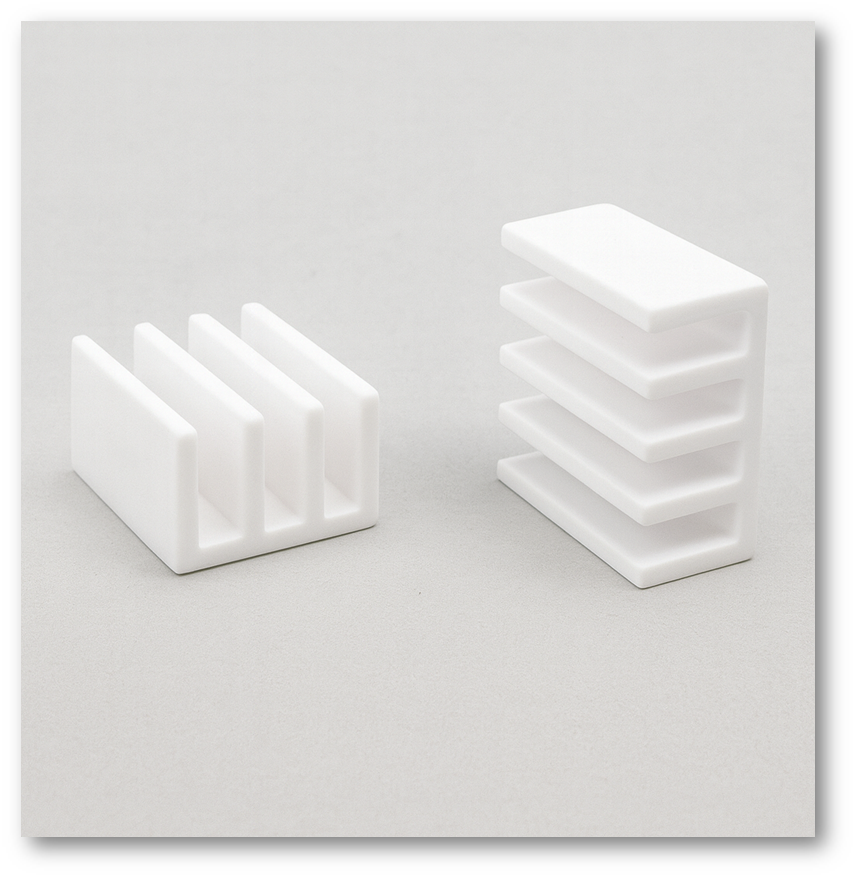

Ceramica din alumină este utilizată pe scară largă ca disipatoare de căldură și plăcuțe termice în sistemele LED, în special pentru modulele COB, LED-urile UV și driverele LED. Plăcuțele subțiri din alumină - adesea în stil TO-220 - oferă izolație electrică, transferând eficient căldura de la dispozitivele de alimentare la radiatoare. Comparativ cu plăcuțele din silicon sau mică, plăcuțele ceramice sunt mai subțiri, mai stabile și oferă o rezistență termică mai mică.
Plăcile de alumină servesc și ca plăci de bază pentru LED-urile COB, distribuind căldura și oferind o suprafață rigidă de montare. Deoarece ceramica în sine este dielectricul, aceasta permite conducerea directă a căldurii către radiatoarele metalice, un principiu utilizat în substraturile de tip DBC. Per total, dispersoarele de căldură din alumină sunt esențiale acolo unde izolarea electrică și gestionarea termică trebuie să coexiste în ansamblurile LED compacte.
6. Plăci de aliniere în Mini/Micro-LED
Producția de mini-LED-uri și micro-LED-uri se bazează pe plăci de aliniere precisă pentru a poziționa mii de cipuri LED minuscule. Versiunile ceramice - fabricate din alumină sau zirconiu - oferă rigiditate, stabilitate termică și precizie dimensională superioare în comparație cu materialele plastice inginerești. Găurile lor prelucrate cu laser se potrivesc cu pasul dintre pixeli și rămân stabile chiar și în timpul ciclurilor termice, asigurând plasarea precisă a cipului.
Materialele ceramice sunt utilizate și pentru scule conexe, cum ar fi vârfurile duzelor pick-and-place și mandrinele cu vid, oferind duritatea, curățenia și stabilitatea pe termen lung necesare pentru procesele de asamblare la scară micronică.
7. Componente structurale optice
Ceramica de alumină este utilizată în structuri optice și mecanice din interiorul sistemelor LED, inclusiv deflectoare, ecrane de protecție a luminii, suporturi de lentile și monturi de senzori. Aceste componente rezistă la temperaturi ridicate, își mențin alinierea și nu se deformează precum materialele plastice. În proiectoarele de mare intensitate, lămpile cu întărire UV sau modulele de detectare IR, piesele ceramice asigură căi optice stabile și un suport mecanic sigur. Rezistența lor la căldură, proprietățile izolatoare și stabilitatea dimensională le fac ideale pentru medii optice solicitante.
Ceramica de alumină oferă stabilitatea termică, izolația electrică, rezistența mecanică și echilibrul de costuri necesare pentru tehnologia LED modernă. Alumina îndeplinește majoritatea cerințelor LED la un cost mult mai mic. Utilizarea sa largă - de la substraturi și carcase la distanțiere și componente optice - demonstrează versatilitatea sa.Pe măsură ce sistemele LED continuă să se micșoreze și să se intensifice, alumina va rămâne un material fundamental care va permite soluții de iluminat și afișaje fiabile, de lungă durată și de înaltă performanță.
